液体定量吐出バルブ バルペットBP-100-01R・02R〜05PPS
○UV樹脂、嫌気液材対応。超精密プランジャーバルブ。粘度変化に関係なく、安定した高精度吐出!

・今までになかったUV、嫌気の容積軽量吐出を実現。
・吐出精度が±1%以内を誇る精度最優先モデル。
・標準のBP100シリーズと同様、01〜05の各モデルをレパートリー。08モデルのみ、ありません。
・各機種に準じた各吐出量をカバーします。(標準100シリーズの値を参考。
・一回ストロークをセットすれば温度による粘度変化やエア圧の変動があっても高精度吐出が可能。
・粘度変化による圧力補正や調整が不要。
・ストローク調整機能付きで吐出量の微調整も可能。
・ 当社独自のシール方式採用で、高耐久性を実現。

BP-100-01R

吐出量により4種のラインナップ!

  BP-100-01RPPS BP-100-02RPPS BP-100-03PPS BP-100-05PPS
吐出精度 ±1%以内
吐出量(ml) 0.0007〜0.007 0.003〜0.03 0.007〜0.098 0.019〜0.266
適応粘度 1000〜10000mP・s(1000〜100000cps)
制御空気圧 0.4MPa〜0.5MPa(4〜5kgf/cm2) 5ポート弁
液送圧 Max0.3MPa(オプションでMax0.5MPa)
最大応答回数 120回/min
液体入口口径 Rc1/8(PT1/8)
シリンダーエアー操作ポート φ4ワンタッチ継手取付(スピードコントローラー付)
接液部材質 POM、PTFE、PPS、NBR、SUS304(テフロンコーティング付)
適用液 ネジロック、嫌気性接着剤、UV樹脂

※上記仕様はあくまで参考値です。

BP-100-01RPPS図面BP-100-02RPPS図面

BP-100-01RPPS BP-100-02RPPS

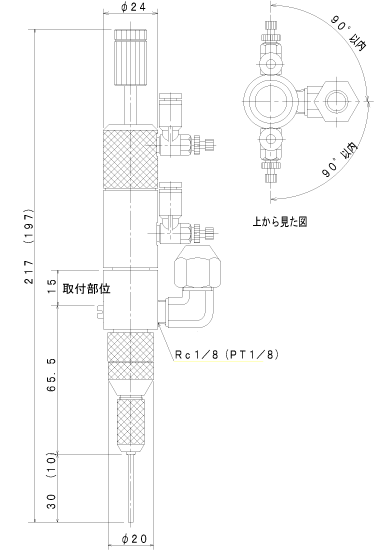

BP-100-03PPS図面BP-100-05PPS図面

BP-100-03PPS BP-100-05PPS
