液体定量吐出バルブ スクリューバルブSB-110
○エポキシ、クリーム半田、銀ペースト、熱硬化性シリコン、グリスなど粘度3万mPa・s以上の液材に対応。
高粘度液材をスクリュー回転軸で高精度、高速吐出できるハイエンドモデル!

・スクリュー軸の回転により高圧、高精度吐出が可能。
・従来型ディスペンサーに比べ吐出時間を飛躍的に短縮。
・スクリュー逆転機構による吸引量の設定も可能。
・回転数制御の為、微細な線引き、点塗布の高速吐出が可能です。
・スクリュー軸の回転による強制吐出でクリーム半田や銀ペースト、エポキシ樹脂も目詰まり無し。
・シリンジも直接取り付けて、ご使用頂けます。
・メンテも簡単シンプルな設計。

最適使用液

エポキシ樹脂・クリーム半田、AGペースト、熱硬化性シリコン・グリス

適応粘度

30Pa・s(30,000cps)〜ペースト状

液加圧方式 同期加圧(吐出時間と同期)
液加圧用供給エアー圧 0.4〜0.5MPa(4〜5kgf/cm2) 3ポート弁
吐出用スクリュー駆動方式 ステッピングモーター
モーター回転速度 6〜1500rpm
モーター電源 DC24V±10%、1.7A
モーター分解能 0.72°/パルス(500P/R)
外形寸法、重量 W81×D42×H234(50ccシリンジ取付時980g)
最小吐出量 点塗布 0.00002ml

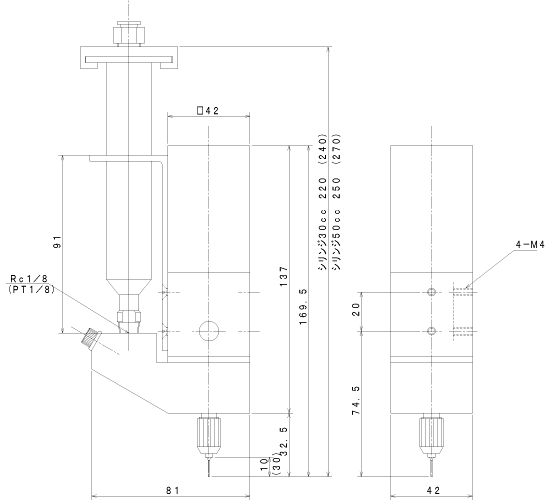

SB-110図面
