液体定量吐出バルブ スクリューバルブSB-110P
○安定吐出が行える、ペルチェ方式採用のスクリューバルブ

高粘度材料や粘度変化の大きい材料をご使用の際、室温の変化に関わらず温度を一定に管理する為、粘度変化による吐出量のバラツキを抑える事が可能です。
ベルチェコントローラーは加熱冷却ユニット内のベルチェ素子に対する通電電流をデジタルPID制御することにより冷却ブロックの温度を正確にコントロールする事ができます。
50ccのシリンジに対応。
ディスペンス作業の更なる高精度吐出に最適です。液体材料の品質も安定致します。低価格、コストパフォーマンスに優れています。

  スクリューバルブ(SB-110P)
適応粘度

30Pa・s(30,000cps)〜ペースト状

最小吐出量 点塗布 0.02mg/shot
液加圧方式 同期加圧(吐出時間と同期)
液加圧用供給エアー圧 0.4〜0.5MPa(4〜5kgf/cm2) 3ポート弁
吐出用スクリュー駆動方式 ステッピングモーター
モーター回転速度 6〜1500rpm
モーター電源 DC24V±10%、1.7A
モーター分解能 0.72°/パルス(500P/R)



  ペルチェユニット(SBP-50)
適用シリンジ

50cc
加熱冷却素子 ペルチェ素子
内蔵温度センサー 白金測温抵抗体:Pt100
放熱方式 ヒートシンク及びファンモーター
冷却能力 周囲温度−10℃(周囲温度30℃の時)
加熱能力 周囲温度+25℃(周囲温度15℃の時)
電源・消費電力 ペルチェコントローラーから供給
外形寸法・重量 W173×D62×H約285(SB-110P部分を含む)、約1.7s



  ペルチェコントローラー(PC-110)
制御方式

デジタルPID制御・オートチューニング機能付き

目標温度設定範囲 +5〜+40℃
設定方式 パネルのキースイッチにより設定
指示方式 7セグメントLED表示
温度指示精度 (指示値の±0.2%又は±0.8℃の大きい方)±1ディジット
適合温度センサー 白金測温抵抗体:Pt100
異常検出機能

測定温度が+45℃を超えた時、及びセンサー異常が発生した時、ペルチェ素子への電流を強制遮断

エラー表示機能 センサー異常、メモリー異常、A/Dコンバーター異常
出力電圧・電流 DC12V・4A
電源・消費電力 AC100V(±10%)50/60Hz、100VA以下
周囲温度・湿度 +5〜+40℃、35〜85%RH(結露なきこと)
外形寸法・重量 W220×D220×H85(パネル部品高さ含まず)、約2s

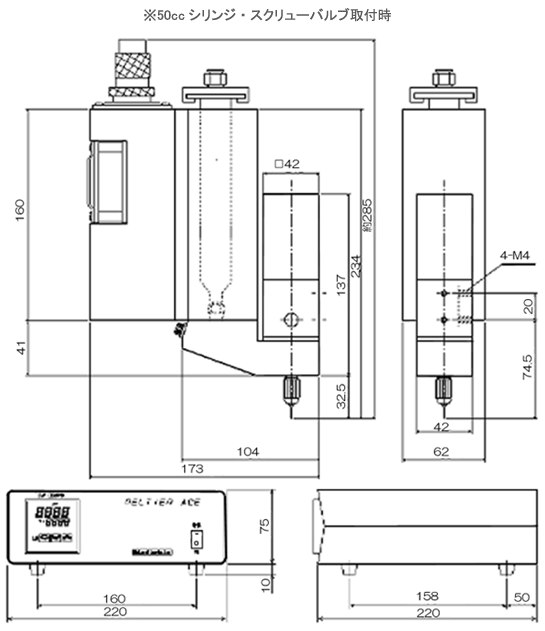

SB-110図面
