据置型金属タンク ATシリーズ2〜10L

液材料容器を移し替え無しで、そのままセット可能です。
タンク上蓋の開口部分が大きい為、液材料容器の蓋(キャップ)を外すのみで、セット可能です。
タンク本体は液材料が付着しませんので、メンテナンスが非常に簡単です。
クランプにて確実に締め込む為、エアー漏れが有りません。

レギュレーター、圧力計、安全弁、エアー抜き等のセットは標準付属です。

タンクオプションはこちら

ATシリーズ2〜10L

■外観寸法図

  クランプ数 容量(L) 重量(kg)
AT-2 3 2 6.8
AT-6 4 6 12
AT-10 4 10 16.5

■仕様

使用圧力 Max 0.5MPa(5kgf/cm2)
材質 SS400 メッキ仕上げ
パッキン NBR(テフロンコーティング)



■内容器

  直径(mm) 高さ(mm) 容量(L)
AT-2 φ126 165 2
AT-6 φ172 235 5
AT-10 φ215 245 8.5

AT-2図面

AT-2

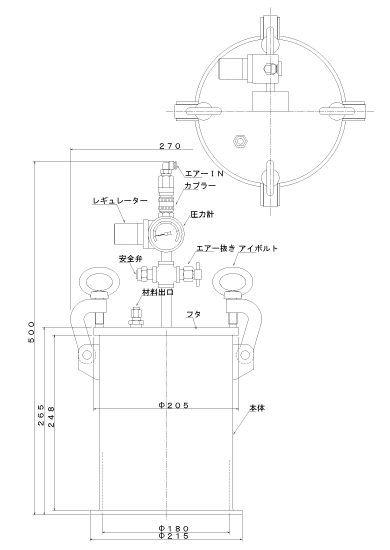

AT-6図面

AT-6

AT-10図面

AT-10
